제품 세부 정보
원래 장소: 중국
브랜드 이름: UME
인증: CE ISO
모델 번호: 나 알루미늄 관리인
지불 및 배송 조건
최소 주문 수량: 1 킬로미터
가격: US$0.90~999/KM
포장 세부 사항: 수출드럼
배달 시간: 15
지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램
공급 능력: 월 500,000km
전선 및 케이블을 위한 원스톱 솔루션 - HENAN UME CABLE CO., LTD
30년 이상의 전선 및 케이블 제조 경험을 보유하고 있으며 50개국 이상에 수출하고 있습니다.
1. 적용분야
모든 알루미늄 도체는 다양한 등급의 전압을 갖는 관련 송전 및 배전선에 사용됩니다.
2. 건설
알루미늄 와이어는 동심원으로 꼬여 있습니다.
3. 기준
모든 알루미늄 도체는 IEC61089, BS215 part1, DIN48201 part5, ASTMB231, BS EN50182, GB/T 1179-2008 표준을 충족하거나 초과합니다.
제품 매개변수
ASTM B231
| 코드워드 | 지휘자의 크기 | 연선 및 와이어 직경 | 전체 직경 | 최대. 20°C에서의 DC 저항 | 코드워드 | 지휘자의 크기 | 연선 및 와이어 직경 | 전체 직경 | 최대. 20°C에서의 DC 저항 |
| AWG 또는 MCM | mm | mm | 옴/km | AWG 또는 MCM | mm | mm | 옴/km | ||
| 피치벨 | 6 | 7/1.554 | 4.67 | 2.1692 | 버베나 | 700 | 37/3.493 | 24시 45분 | 0.0813 |
| 장미 | 4 | 961년 7월 1일 | 5.89 | 1.3624 | 한련 | 715.5 | 61/2.75 | 24.76 | 0.0795 |
| 리스 | 2 | 474.7.2 | 7.42 | 0.8577 | 제비꽃 | 715.5 | 37/3.533 | 24.74 | 0.0795 |
| 팬지 | 1 | 7/2.776 | 8.33 | 0.6801 | 부들 | 750 | 61/2.817 | 25.35 | 0.0759 |
| - | 1/0 | 119.7.3 | 9.36 | 0.539 | 피튜니아 | 750 | 37/3.617 | 25.32 | 0.0759 |
| 과 | 2/0 | 7/3.503 | 10.51 | 0.4276 | 라일락 꽃 | 795 | 61/2.90 | 11.26 | 0.0715 |
| 플록스 | 3/0 | 7/3.932 | 11.8 | 0.339 | 아르부투스 | 795 | 37/3.724 | 06.26 | 0.0715 |
| 옥슬립 | 4/0 | 417.7.4 | 13.26 | 0.2688 | 금어초 | 900 | 61/3.086 | 27.78 | 0.0632 |
| 발레리안 | 250 | 19/2.913 | 14.57 | 0.2275 | 맨드라미 | 900 | 37/3.962 | 27.73 | 0.0632 |
| 재채기 | 250 | 7/4.80 | 14.4 | 0.2275 | 갈조색 | 954 | 61/3.177 | 28.6 | 0.0596 |
| 명예 | 266.8 | 19/3.01 | 15.05 | 0.2133 | 목련 | 954 | 37/4.079 | 28.55 | 0.0596 |
| 데이지 | 266.8 | 96년 7월 4일 | 14.9 | 0.2133 | 동백 | 1000 | 61/3.251 | 29.36 | 0.0569 |
| 모란 | 300 | 193.19.3 | 15.97 | 0.1896 | 매풀 | 1000 | 37/4.176 | 29.23 | 0.0569 |
| 튤립 | 336.4 | 19/3.381 | 16.91 | 0.1691 | 락스퍼 | 1033.5 | 61/3.307 | 29.76 | 0.055 |
| 수선화 | 350 | 19/3.447 | 17.24 | 0.1625 | 블루벨 | 1033.5 | 37/4.244 | 29.72 | 0.055 |
| 칸나 | 397.5 | 19/3.673 | 18.36 | 0.1431 | 금잔화 | 1113 | 61/3.432 | 30.89 | 0.0511 |
| 골든터프트 | 450 | 19/3.909 | 19.55 | 0.1264 | 산사나무 | 1192.5 | 61/3.551 | 5월 31일 | 0.0477 |
| 주사기 | 477 | 37/2.882 | 20.19 | 0.1193 | 수선화 | 1272 | 61/3.668 | 33.02 | 0.0477 |
| 코스모스 | 477 | 19/4.023 | 20.12 | 0.1193 | 비둘기 같은 | 1351.5 | 61/3.78 | 34.01 | 0.0421 |
| 히아신스 | 500 | 37/2.951 | 20.65 | 0.1138 | 카네이션 | 1431 | 61/3.89 | 35.03 | 0.0398 |
| 백일초 | 500 | 19/4.12 | 20.6 | 0.1138 | 글라디올러스 | 1510.5 | 61/4.00 | 9월 35일 | 0.0376 |
| 달리아 | 556.5 | 19/4.346 | 21.73 | 0.1022 | 큰 금계 | 1590 | 61/4.099 | 36.51 | 0.03568 |
| 겨우살이 | 556.5 | 37/3.114 | 21.79 | 0.1022 | 여자 이름 | 1750년 | 61/4.302 | 38.72 | 0.0325 |
| 메도우스위트 | 600 | 37/3.233 | 22.63 | 0.0948 | 카우슬립 | 2000 | 91/3.76 | 41.4 | 0.02866 |
| 난초 | 636 | 37/3.33 | 23.31 | 0.0894 | 이리 같은 | 2500 | 91/4.21 | 46.3 | 0.023 |
| 휴체라 | 650 | 37/3.366 | 23.56 | 0.0875 | 트릴리움 | 3000 | 127/3.90 | 50.75 | 0.0192 |
| 깃발 | 700 | 61/2.72 | 24.48 | 0.0813 | 블루보넷 | 3500 | 127/4.21 | 54.8 | 0.01653 |
BS215
| 코드명 | 공칭 알루미늄 면적 | 연선 및 와이어 직경 | 단면적 | 전체 직경 | 선형질량 | 최대. 20°C에서 DC 저항 | 정격 강도 | 최종 탄성 계수 | 선형 팽창 계수 |
| mm2 | mm | mm2 | mm | kg/km | Ω/km | 단 | 하바 | /°C | |
| 작은 곤충 | 22 | 06.07.2 | 23.33 | 6.18 | 63.8 | 1.227 | 399 | 5900 | 23.0x10-6 |
| 진딧물 | 25 | 3/3.35 | 26.40 | 7.2 | 73 | 1.081 | 411 | 5900 | 23.0x10-6 |
| 모기 | 25 | 7/2.21 | 26.8 | 6.6 | 73 | 1.066 | 459 | 5900 | 23.0x10-6 |
| 바구미 | 30 | 3/3.66 | 31.6 | 7.9 | 86 | 0.9082 | 486 | 5900 | 23.0x10-6 |
| 모기 | 35 | 7/2.59 | 37.0 | 7.8 | 101 | 0.7762 | 603 | 5900 | 23.0x10-6 |
| 무당벌레 | 40 | 7/2.79 | 42.8 | 8.4 | 117 | 0.6689 | 687 | 5900 | 23.0x10-6 |
| 개미 | 50 | 10.7/3 | 52.83 | 9.30 | 145 | 0.5419 | 828 | 5900 | 23.0x10-6 |
| 파리 | 60 | 7/3.40 | 63.55 | 10.20 | 174 | 0.4505 | 990 | 5900 | 23.0x10-6 |
| 블루보틀 | 70 | 7/3.66 | 73.7 | 11.0 | 202 | 0.3881 | 1134 | 5900 | 23.0x10-6 |
| 집게벌레 | 75 | 7/3.78 | 78.5 | 11.4 | 215 | 0.3644 | 1194 | 5900 | 23.0x10-6 |
| 메뚜기 | 80 | 91년 7월 3일 | 84.1 | 11.7 | 230 | 0.3406 | 1278 | 5900 | 23.0x10-6 |
| 클레그 | 90 | 17.7.4 | 95.6 | 12.5 | 262 | 0.2994 | 1453 | 5900 | 23.0x10-6 |
| 말벌 | 100 | 7/4.39 | 106.0 | 13.17 | 290 | 0.2702 | 1600 | 5900 | 23.0x10-6 |
| 갑충 | 100 | 19/2.67 | 106.0 | 13.4 | 293 | 0.2704 | 1742년 | 5600 | 23.0x10-6 |
| 벌 | 125 | 7/4.90 | 132.0 | 14.7 | 361 | 0.2169 | 1944년 | 5600 | 23.0x10-6 |
| 크리켓 | 150 | 7/5.36 | 157.9 | 16.1 | 432 | 0.1818 | 2385 | 5600 | 23.0x10-6 |
| 호넷 | 150 | 19/3.25 | 157.6 | 16.25 | 434 | 0.1825 | 2570 | 5600 | 23.0x10-6 |
| 무한 궤도 | 175 | 19/3.53 | 186 | 17.7 | 512 | 0.1547 | 2863 | 5600 | 23.0x10-6 |
| 체이퍼 | 200 | 19/3.78 | 213.2 | 18.9 | 587 | 0.1349 | 3240 | 5600 | 23.0x10-6 |
| 거미 | 225 | 19/3.99 | 236.9 | 20.0 | 652 | 0.1211 | 3601 | 5600 | 23.0x10-6 |
| 바퀴벌레 | 250 | 19/4.22 | 265.7 | 21.10 | 731 | 0.1083 | 4040 | 5600 | 23.0x10-6 |
| 나비 | 300 | 19/4.65 | 322.7 | 23.25 | 888 | 0.08916 | 4875 | 5600 | 23.0x10-6 |
| 나방 | 350 | 19/5.00 | 373.2 | 25.0 | 1027 | 0.07711 | 5637 | 5600 | 23.0x10-6 |
| 무인 비행기 | 350 | 37/3.58 | 373.3 | 25.1 | 1029 | 0.07741 | 5745 | 5600 | 23.0x10-6 |
| 메뚜기 | 400 | 19/5.36 | 428.5 | 26.8 | 1179 | 0.06710 | 6473 | 5600 | 23.0x10-6 |
| 지네 | 400 | 37/3.78 | 415.2 | 26.46 | 1145 | 0.06944 | 6310 | 5600 | 23.0x10-6 |
| 버그가 있을 수 있음 | 450 | 09/4.37 | 486.9 | 28.6 | 1342 | 0.05931 | 7401 | 5600 | 23.0x10-6 |
| 투석기 | 500 | 37/4.27 | 529.5 | 29.9 | 1460 | 0.05441 | 7998 | 5600 | 23.0x10-6 |
| 매미 | 600 | 37/4.65 | 628.6 | 32.6 | 1733년 | 0.04588 | 9495 | 5600 | 23.0x10-6 |
| 타란툴라 거미 | 750 | 37/5.23 | 794.6 | 36.6 | 2191 | 0.03627 | 12010 | 5600 | 23.0x10-6 |
DIN 48201
| 크기 | 계산된 면적 | 연선 및 와이어 직경 | 전체 직경 | 선형질량 | 정격 강도 | 최대. 20°C에서 DC 저항 |
| mm2 | mm2 | mm | mm | kg/km | 단 | Ω/km |
| 16 | 15.89 | 7/1.70 | 5.1 | 44 | 290 | 1.8018 |
| 25 | 24.25 | 10.7/2 | 6.3 | 67 | 425 | 1.1808 |
| 35 | 34.36 | 7/2.50 | 7.5 | 94 | 585 | 0.8332 |
| 50 | 49.48 | 7/3.00 | 9.0 | 135 | 810 | 0.5786 |
| 50 | 48.36 | 19/1.80 | 9.0 | 133 | 860 | 0.5950 |
| 70 | 65.82 | 19/2.10 | 10.5 | 181 | 1150 | 0.4371 |
| 95 | 93.27 | 19/2.50 | 12.5 | 256 | 1595년 | 0.3084 |
| 120 | 117.00 | 19/2.80 | 14.0 | 322 | 1910년 | 0.2469 |
| 150 | 147.10 | 37/2.25 | 15.2 | 406 | 2570 | 0.1960 |
| 185 | 181.60 | 37/2.50 | 17.5 | 501 | 3105 | 0.1587 |
| 240 | 242.54 | 61/2.25 | 20.2 | 670 | 4015 | 0.1191 |
| 300 | 299.43 | 61/2.50 | 22.5 | 827 | 4850 | 0.09650 |
| 400 | 400.14 | 61/2.89 | 26.0 | 1105 | 6190 | 0.07221 |
| 500 | 499.83 | 61/3.23 | 29.1 | 1381 | 7600 | 0.05781 |
| 625 | 626.20 | 91/2.96 | 32.6 | 1733년 | 9690 | 0.04625 |
| 800 | 802.10 | 91/3.35 | 36.8 | 2219 | 12055 | 0.03611 |
| 1000 | 999.71 | 91/3.74 | 41.1 | 2766 | 14845 | 0.02897 |
IEC 61089
| 단면 | 연선 수 | 지름 | 선형질량 | 정격 강도 | 최대. 20°C에서의 DC 저항 | |
| 전선 | 지휘자 | |||||
| mm2 | - | mm | mm | kg/km | kN | Ω/km |
| 10 | 7 | 1.35 | 4.05 | 27.4 | 1.95 | 2.8633 |
| 16 | 7 | 1.71 | 5.12 | 43.8 | 3.04 | 1.7896 |
| 25 | 7 | 2.13 | 6.4 | 68.4 | 4.5 | 1.1453 |
| 40 | 7 | 2.7 | 8.09 | 109.4 | 6.8 | 0.7158 |
| 63 | 7 | 3.39 | 10.2 | 172.3 | 10.39 | 0.4545 |
| 100 | 19 | 2.59 | 12.9 | 274.8 | 17 | 0.2877 |
| 125 | 19 | 2.89 | 14.5 | 343.6 | 21.25 | 0.2302 |
| 160 | 19 | 3.27 | 16.4 | 439.8 | 26.4 | 0.1798 |
| 200 | 19 | 3.66 | 18.3 | 549.7 | 32 | 0.1439 |
| 250 | 19 | 4.09 | 20.5 | 687.1 | 40 | 0.1151 |
| 315 | 37 | 3.29 | 23 | 867.9 | 51.97 | 0.0916 |
| 400 | 37 | 3.71 | 26 | 1102 | 64 | 0.0721 |
| 450 | 37 | 3.94 | 27.5 | 1239.8 | 72 | 0.0641 |
| 500 | 37 | 4.15 | 29 | 1377.6 | 80 | 0.0577 |
| 560 | 37 | 4.39 | 30.7 | 1542.9 | 89.6 | 0.0515 |
| 630 | 61 | 3.63 | 32.6 | 1738.3 | 100.08 | 0.0458 |
| 710 | 61 | 3.85 | 34.6 | 1959.1 | 113.6 | 0.0407 |
| 800 | 61 | 4.09 | 36.8 | 2207.4 | 128 | 0.0361 |
| 900 | 61 | 4.33 | 39 | 2483.3 | 144 | 0.0321 |
| 1000 | 61 | 4.57 | 41.1 | 2759.2 | 160 | 0.0289 |
| 1120 | 91 | 3.96 | 43.5 | 3093.5 | 179.2 | 0.0258 |
| 1250 | 91 | 4.18 | 46 | 3452.6 | 200 | 0.0231 |
| 1400 | 91 | 4.43 | 48.7 | 3866.9 | 224 | 0.0207 |
| 1500 | 91 | 4.58 | 50.4 | 4143.1 | 240 | 0.0193 |

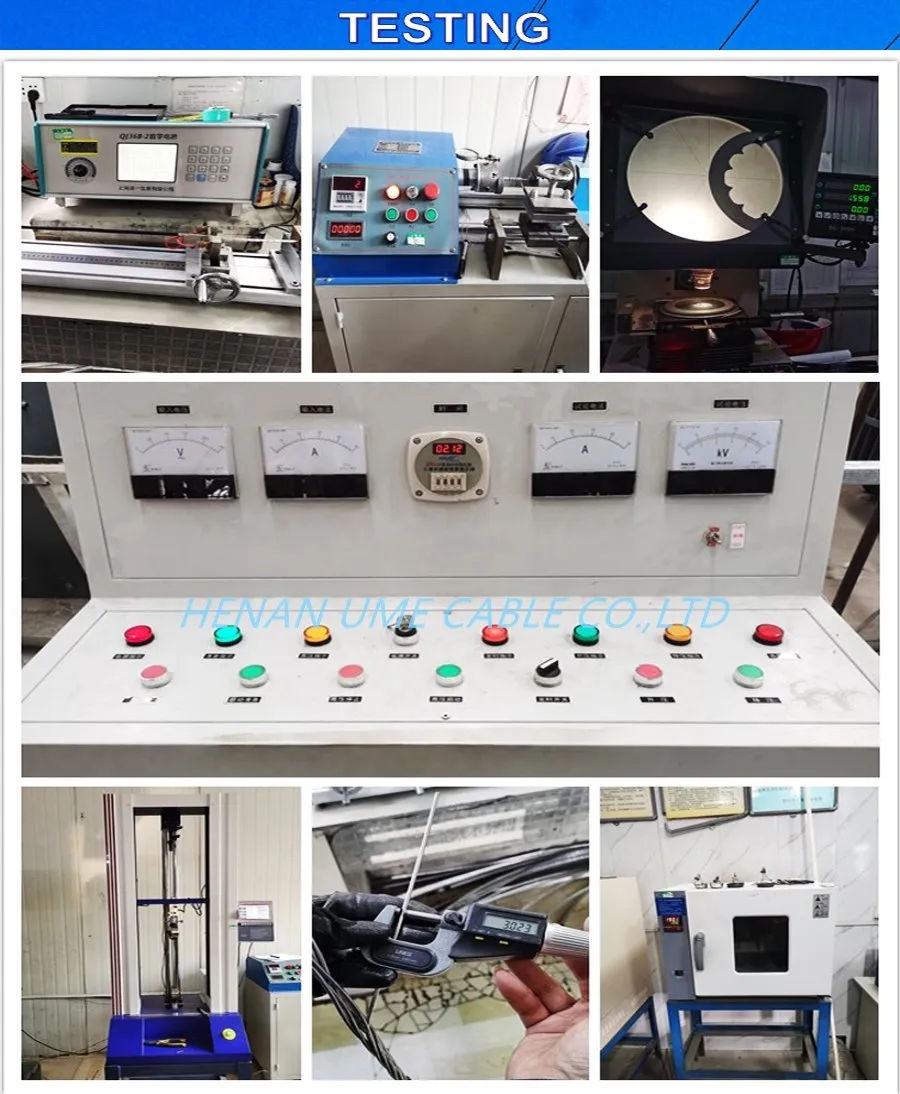

HENAN UME CABLE CO., LTD는 주문부터 애프터 서비스까지 모든 단계에서 엄격한 품질 관리 정책을 가지고 있습니다!
생산:
